نقشه برداری امام زاده شاهرضا(ع) شهرضا با پهپاد

جزئیات پروژه :

تهیه نقشه وضع موجود شهر , تصویر هوایی,dem,مدل سه بعدی معدن ,نقشه توپوگرافی  ,پروفیل طولی

تاریخ پروژه : 1397/11/02

مدت پروژه : 12ماه در حال انجام

مساحت پروژه : 5000هکتار شهری

تعداد کارشناسان : 10فر

شرح پروژه نقشه برداری امام زاده شاهرضا(ع) شهرضا

در پروژه نقشه برداری با پهپاد امام زاده شاهرضا،‌ برای کارفرما به دست آوردن اطلاعات سه بعدی و دقیق از سطح زمین بسیار مهم بود. که این اطلاعات از طریق نقشه برداری از محدوده موردنظر به دست می آمد. برای به دست آوردن این اطلاعات نیاز به نقشه برداری با پهپاد بود که یک روش آسان و کم هزینه است. نقشه های مورد نیاز کارفرما برای پروژه نقشه برداری شهری با پهپاد،‌ موارد زیر بودند:

1- نقشه های وضع موجود شهر

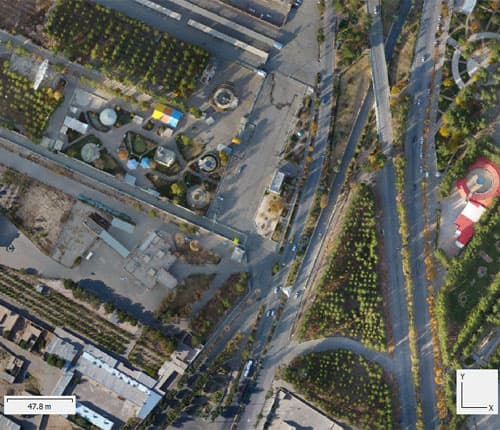

2- تصاویر هوایی از منطقه

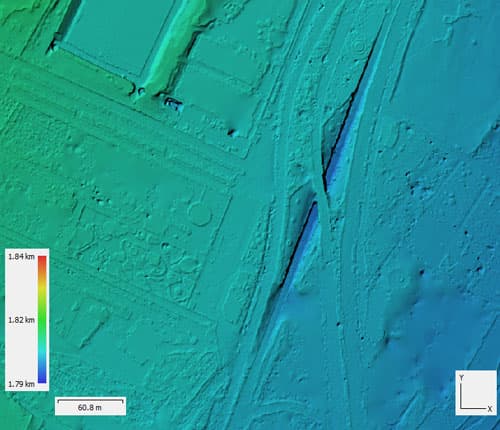

3- مدل رقومی زمین یا همان dem، برای داشتن تمامی اطلاعات ارتفاعی تمامی نقاط محدوده

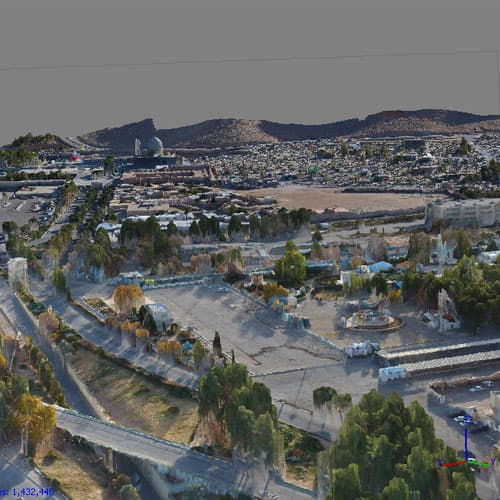

4- مدل سه بعدی منطقه

5- نقشه های توپوگرافی برای داشتن اطلاعات فواصل افقی یا ارتفاع عمودی.

6- پروفیل طولی برای داشتن نمایی از کنار و نمایش تغییرات ارتفاعی. در پروفیل طولی وضعیت خط زمین نمایش داده می شود که با رعایت ضوابط فنی و به کمک عملیات خاکی خط پروژه ترسیم می گردد.

شرکت طرح گراد با کادری مجرب در زمینه نقشه برداری با پهپاد مشاوره های لازم را به ایشان ارائه دادند. در نتیجه، تیم 10 نفره از کارشناسان و متخصصان طرح گراد پروژه نقشه برداری شهری با پهپاد امامزاده شاهرضا شهرستان شهرضا‌ را در تاریخ 12 بهمن 97 آغاز کردند. نقشه برداری با پهپاد امامزاده شهرضا در مساحت 5000 هکتاری همچنان در حال اجرا می باشد.

شرح عملیات پروژه نقشه برداری شهری با پهپاد امام زاده شاهرضا

قبل از شروع پرواز پهپاد در پروژه نقشه برداری با پهپاد شهرستان شهرضا،‌ متخصصین طرح گراد،‌ ابتدا منطقه را شناسایی کرده و نقاط کنترل زمینی را طراحی کردند. در این مرحله ایستگاه های عکسبرداری با پهپاد مشخص شدند. با مشخص شدن این نقاط متخصصین برای نقشه برداری شهری با پهپاد امامزاده شاهرضا،‌ مسیر پرواز را طراحی کردند. سپس پهپاد برای تصویر برداری با توجه به طراحی هایی که صورت گرفته بود و برای جمع آوری اطلاعات مورد نیاز نقشه برداری با پهپاد به پرواز در آمد.

برای تهیه نقشه های دو بعدی و یا سه بعدی در نقشه برداری شهری با پهپاد، به پهپاد یک دوربین متصل شد که به صورت عمودی توسط نگه دارنده، نگه داشته شده بود و تصاویر مورد نیاز را می گرفت. این عکس ها برای نقشه برداری شهری با پهپاد،‌ بعد از انجام پردازش و محاسبات، ‌به نقشه تبدیل می شوند. برای پردازش تصاویر به دست آمده برای نقشه برداری با پهپاد،‌ از نرم افزار فتو اسکن استفاده شد که این نرم افزار یک نرم افزار تخصصی در این زمینه می باشد.

همچنین متخصصان طرح گراد برای ایجاد ژئو دیتا بیس از یکی دیگر از نرم افزارهای تخصصی (نرم افزار جی ای اس) استفاده کردند که در نتیجه پردازش ها و محاسباتی که روی تصاویر انجام شد و همچنین استفاده از موزاییک تصاویر و فتوگرامتری،‌ نقشه های مورد نیاز دو بعدی و سه بعدی تهیه شدند و در اختیار کارفرما قرار گرفتند.
