تهیه نقشه توپوگرافی , تصویر هوایی,dem,مدل سه بعدی معدن ,نقشه وضع موجود معدن
تاریخ پروژه : 1397/11/20
مدت پروژه : یک ماه
مساحت پروژه : 500هکتار
تعداد کارشناسان : 5نفر
پروژه نقشه برداری معدن دکتر فیروزه ای، با توجه به درخواست های کارفرما و مشورت هایی که کارفرما با مشاوران طرح گراد داشتند توسط تیم طرح گراد انجام گردید. نقشه برداری زمینی معدن به دلیل شرایط خاص اراضی آن کار دشواری است. به همین دلیل نقشه برداری معدن به صورت هوایی صورت می گیرد. نقشه برداری با پهپاد، مناسب ترین روش برای نقشه برداری معدن می باشد.
1- محاسبه دقیق ترین میزان حجم عملیات خاکی
2- حجم دپوها با توجه به نوع مواد معدنی
3- کاهش هزینه های نقشه برداری، افزایش سرعت و در عین حال تولید داده های دقیق و با کیفیت
4- نیاز به داده های تصویری جهت اکتشاف و بررسی
5- تهیه نقشه توپوگرافی, تصویر هوایی،dem ، مدل سه بعدی معدن، نقشه وضع موجود معدن
تیمی متشکل از 5 نفر از متخصصان و کارشناسان طرح گراد در تاریخ 20 بهمن 97 عملیات نقشه برداری با پهپاد را در کیلومتر 15جاده بافق بهاباد استان یزد شروع کردند. نقشه برداری معدن با پهپاد این اراضی، به مساحت 500 هکتار به دلیل استفاده از پهپاد، این هواپیمای کوچک بدون سرنشین، یک ماه به طول انجامید. به دلیل سختی نقشه برداری اراضی معدن به صورت زمینی، در صورت نقشه برداری معدن زمینی این زمان چند برابر می شد.
در پروژه نقشه برداری با پهپاد معدن دکتر فیروزه ای، برای برخورداری نقشه برداری با پهپاد از صحت و دقت بالا، قبل از پرواز مکان نقاطی را به عنوان نقاط کنترل زمین تعیین و مختصات دقیق آنها را برداشت کردیم. بعد از مشخص کردن این نقاط، برای نقشه برداری با پهپاد تعداد خطوط پرواز، زمان پرواز، مکان شروع پرواز، ارتفاع پرواز، سرعت پهپاد در نقشه برداری معدن و ... طراحی گردید.
برای شروع نقشه برداری معدن با پهپاد، یک دوربین به صورت عمودی را توسط یک نگهدارنده به پهپاد متصل کردیم. کارشناسان طرح گراد، پهپاد را با توجه به طراحی ها و نقاطی که در مراحل قبل طراحی شده بودند و همچنین لحاظ کردن شرایط محیطی معدن، به پرواز درآوردند و تصاویر مورد نیاز توسط دوربین متصل به پهپاد گرفته شد.

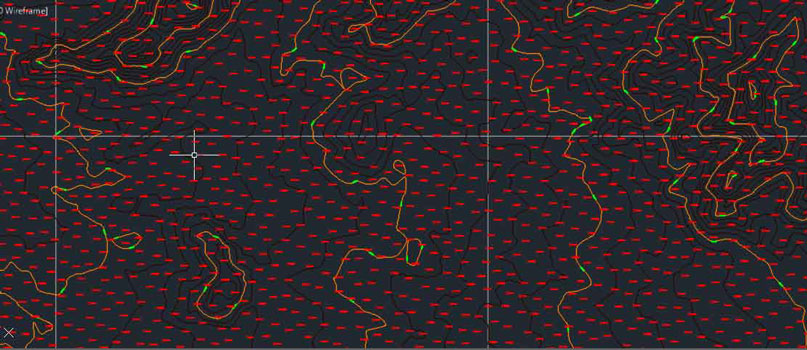

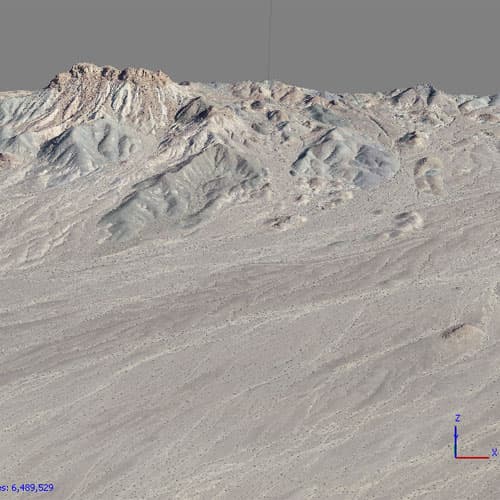

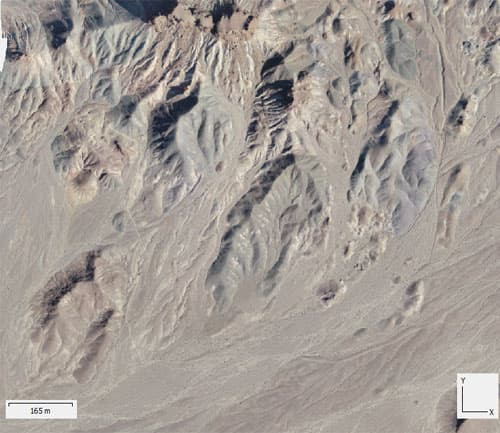

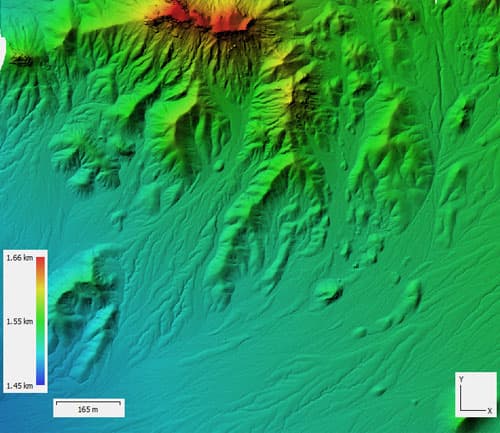

بعد از پایان یافتن مرحله عملیاتی نقشه برداری معدن با پهپاد، تصاویر خروجی برای تهیه نقشه های مورد نیاز باید پردازش شوند. فرآیند پردازش با توجه به حجم این تصاویر و ماهیت الگوریتم های پردازشی فرآیند زمانبری می باشد. در نتیجه ما برای این امر در نقشه برداری معدن با پهپاد از نرم افزار فتواسکن استفاده کردیم. با پردازش تصاویر خروجی می توان ارتوفتو، ابرنقاط و مدل های سه بعدی بسیار دقیقی را تولید کرد. برای تهیه نقشه ها در نقشه برداری با پهپاد، از روش موزاییک تصاویر و ابر نقاط استفاده کردیم. خروجی های این پروژه نقشه برداری معدن شامل نقشه منحنی های تراز(نقشه توپوگرافی)، مدل سه بعدی معدن، مدل رقومی و ... بود.
