تهیه نقشه توپوگرافی، تصویر هوایی،dem، مدل سه بعدی معدن، نقشه وضع موجود روستا، پروفیل طولی
تاریخ پروژه : 1397/11/20
مدت پروژه : 20روز
مساحت پروژه : 70هکتار شهری
تعداد کارشناسان : 5نفر
برای استاندارد سازی و تهیه اطلاعات مکانی و جلوگیری از دوباره کاری در شبکه آب و فاضلاب نیاز به نقشه های دقیق می‌باشد. با نقشه برداری با پهپاد و تولید خروجی های مورد نظر مواردی مانند طول، عرض، ارتفاع، شیب، حجم و مساحت اراضی به دست می آید. این اطلاعات به کارفرما کمک می کند تا بتواند تصمیمات درستی برای پروژه خود بگیرد.
از این رو شرکت آب و فاضلاب استان اصفهان برای در دست داشتن اطلاعات و نقشه های مورد نظر خود با مشاوران طرح گراد مشورت کردند و در نهایت تصمیم گرفتند از روش نقشه برداری با پهپاد برای رسیدن به اهداف خود استفاده کنند.
دلایل زیادی وجود دارد که چرا کارفرماها نقشه برداری با پهپاد را به جای نقشه برداری زمینی انتخاب می‌کنند. پهپاد هواپیمایی است که برای انجام امور نقشه برداری استفاده می شود و می‌توان از راه دور آن را هدایت کرد. برای نقشه برداری شهری با پهپاد، پهپاد به دوربین نقشه برداری مجهز می شود و با استفاده از آن می توان قابلیت عبور از مناطق خطرناک و صعب العبور را فراهم کرد و با سرعت و دقت بالا تصاویری با کیفیت تهیه کرد. پروژه های بزرگ زمان زیادی برای نقشه برداری زمینی می برند اما می‌توانند با همان کیفیت با پهپاد انجام گیرند.
5 نفر از متخصصان تیم طرح گراد برای نقشه برداری با پهپاد شرکت آب و فاضلاب استان اصفهان در تاریخ 20 بهمن سال 97 کار خود را شروع کردند. پروژه نقشه برداری شهری با پهپاد در روستای قصرچم به مساحت 70 هکتاری 20 روز به طول انجامید.

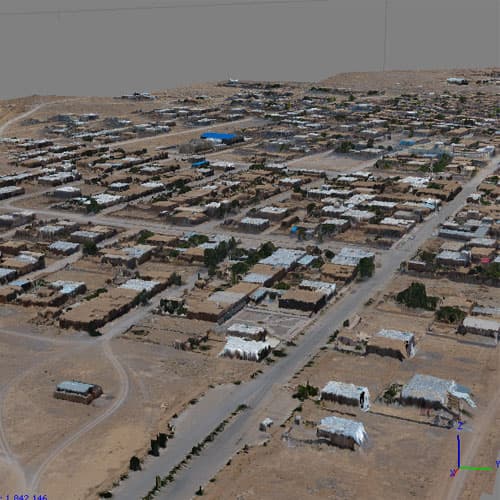

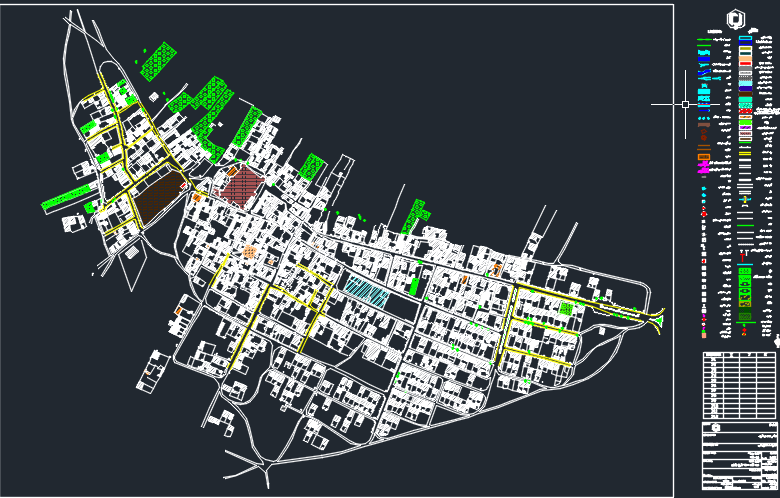

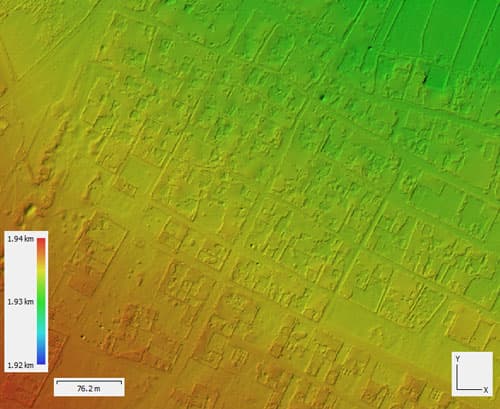

در پروژه نقشه برداری با پهپاد روستای قصرچم هدف کارفرما در دست داشتن نقشه توپوگرافی، مدل رقومی ارتفاع, مدل سه بعدی روستا، نقشه وضع موجود روستا و پروفیل طولی برای نمایش تغییرات ارتفاع بود.
نقشه برداری با پهپاد شامل دو مرحله است. مرحله اول عملیات میدانی و مرحله دوم پردازش تصاویر برای گرفتن خروجی های مورد نظر. در عملیات میدانی نقشه برداری شهری با پهپاد، ما با استفاده از پهپاد تصاویر مورد نظر را تهیه کردیم. برای این امر مهمترین کار مشخص کردن نقاط کنترل زمینی می باشد. به همین منظور ما تارگت هایی را روی زمین در مکان های مشخص علامت گذاری کردیم و مختصات دقیق آنها را نیز برداشت کردیم. سپس مسیر پرواز را با توجه به تنظیماتی همچون ارتفاع پرواز، کیفیت تصاویر، محدوده موردنظر برای نقشه برداری با پهپاد و... طراحی کردیم.
بعد از طراحی ها و پیاده سازی های ذکر شده برای نقشه برداری با پهپاد، پهپاد را از نقطه شروعی که مشخص شده بود به پرواز درآوردیم و تصاویر موردنیاز را با سرعت و دقت بالا تهیه کردیم.

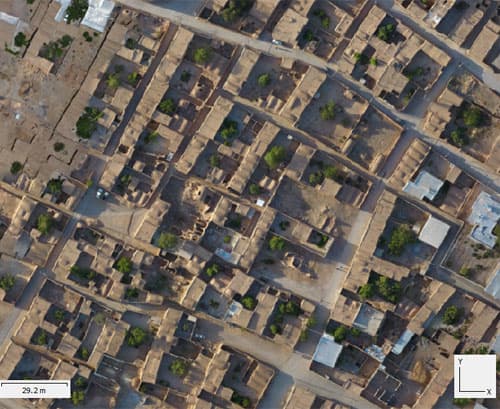

بعد از اتمام عملیات میدانی پروژه نقشه برداری شهری با پهپاد، تصاویر باید با نرم افزارهای تخصصی نقشه برداری با پهپاد برای تولید خروجی های موردنظر پردازش شوند. از این رو با استفاده از نرم افزار فتواسکن تصاویر را ویرایش کردیم و سپس با استفاده از موزاییک تصاویر نقشه تهیه شد. همچنین برای تهیه نقشه توپوگرافی از ابرنقاط استفاده کردیم.
برای تهیه ژئو دیتابیس نیز از یکی دیگر از نرم افزار های حوزه نقشه برداری با پهپاد به نام نرم افزار جی ای است استفاده شد. در نهایت تمام خروجی های موردنظر در پروژه نقشه برداری شهری با پهپاد تهیه گردید و به کارفرما ارائه گردید.
