نقشه برداری شهری با پهپاد، آب و فاضلاب روستایی استان اصفهان

جزئیات پروژه :

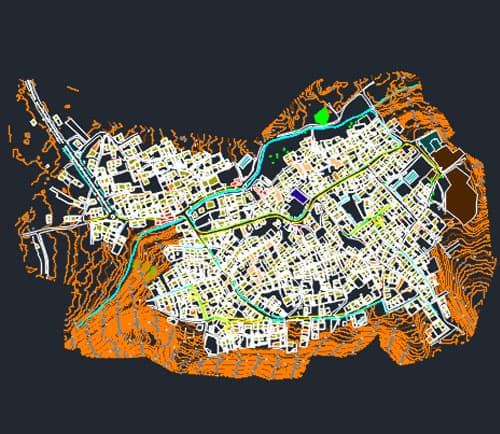

اهداف پروژه : تهیه نقشه توپوگرافی، تصویر هوایی,dem ، مدل سه بعدی معدن، نقشه وضع موجود روستا، پروفیل طولی

تاریخ پروژه : 1397/07/01

مدت پروژه : 20 روز

مساحت پروژه : 80 هکتار شهری

تعداد کارشناسان : 5 نفر

شرح پروژه نقشه برداری با پهپاد اداره آب و فاضلاب روستایی استان اصفهان

اداره آب و فاضلاب استان اصفهان برای بازسازی لوله های آبرسانی موجود در روستای کهرویه نیازمند نقشه ها و اطلاعاتی از موقعیت روستا، محل لوله های قبلی، راه های مواصلاتی و . . . بودند، به این منظور از شرکت طرح گراد سپاهان خواستند در این زمینه ایشان را همراهی کنند.

از آنجایی که نقشه برداری از این روستا جهت بررسی امکانات لازم انتقال آب رسانی انجام می شود، برای بالا بردن دقت کار و همچنین کوتاه کردن زمان دست یابی به نقشه مناسب ترین گزینه نقشه برداری،  نقشه برداری با پهپاد است.

شرکت طرح گراد سپاهان با داشتن پهپادهای پیشرفته و کادر فنی متخصص و با تجربه در این راستا آمادگی خود را برای نقشه برداری شهری با پهپاد اعلام کرد. گروه طرح گراد با 5 نفر از بهترین مهندسان و کادر اجرایی خود در روستای کهرویه حاضر شدند تا کار نقشه برداری با پهپاد را آغاز کنند.

 در نقشه برداری با پهپاد، قبل از به پرواز در آمدن پهپاد،‌ لازم بود اطلاعاتی چون سرعت حرکت پهپاد و ارتفاعی که قرار است پهپاد در آن پرواز کند و همچنین محدوده مورد نظر که می خواهیم از آن نقشه برداری کنیم و نیز میزان همپوشانی طولی و عرضی تصاویر مشخص شود.

در طی مرحله برنامه ریزی پرواز پارامترهایی چون محاسبه تعداد خطوط پرواز، زمان پرواز، مکان شروع پرواز تعیین شده و برای بهینه سازی فرایند انجام این نقشه برداری با پهپاد، نیازمند بازنگری در برخی از آیتم های فوق بودیم.

برای بالا بردن دقت و صحت نقشه ها و در نهایت خروجی نقشه برداری با پهپاد، نقاطی به عنوان نقاط کنترل زمین در سطح روستا در نظر گرفته و مختصات آنها ثبت شد.

تعداد، شکل و ابعاد این نقاط با توجه به GSD  تصویر نهایی و میزان تغییرات عوارض زمینی موجود در محدوده تعیین گردید و سپس پهپاد برای نقشه برداری به پرواز درآمد و با سرعت مشخص در ارتفاع معین شروع به تصویر برداری از روستای کهرویه کرد. در انتها با هدایت مهندس رئیسی در محل پیش بینی شده فرود آمد. سپس تصاویر گرفته شده توسط پهپاد به روی سیستم های موجود در محل انتقال داده شد و کیفیت تصاویر مورد بررسی قرار گرفت و بعد از این که کیفیت آنها تایید شد، برای تولید محصولات رقومی مانند dsm و مدل سه بعدی به کار گرفته شد.

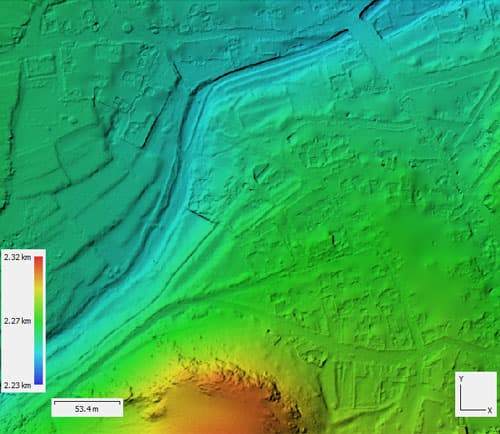

 با استفاده از محصولات حاصل شده نظیر مدل سه بعدی، پروفیل طولی و پروفیل عرضی از محدوده مورد نظر حجم عملیات خاک برداری و خاک ریزی محاسبه گشت. لازم به ذکر است  شرکت ما قادر به استخراج DTM،DSM ، DEM با استفاده از نتایج حاصل از نقشه برداری با پهپاد می باشد.

پروژه نقشه برداری شهری آب و فاضلاب روستایی استان اصفهان در محل روستای کهرویه به مساحت 80 هکتار از تاریخ 1/7/1397 آغاز و به مدت 20 روز به طول انجامید و نقشه توپوگرافی، تصویر هوایی، dem، مدل سه بعدی، نقشه وضع موجود روستا و پروفیل طولی مواردی بودند که در این پروژه نقشه برداری با پهپاد تهیه شد و به دست کارفرما رسید.
