نقشه برداری شهری با پهپاد، شرکت آذر سپید

جزئیات پروژه :

اهداف پروژه : تهیه نقشه توپوگرافی، تصویر هوایی،dem، مدل سه بعدی معدن، نقشه وضع موجود روستا، پروفیل طولی

تاریخ پروژه : 1397/06/03

مدت پروژه : 5 روز

مساحت پروژه : 30هکتار شهری

تعداد کارشناسان : 6 نفر

مقیاس : 1000/1

شرح پروژه نقشه برداری شهری با پهپاد، شرکت آذر سپید

کارفرما با مشارکت تیم طرح گراد سپاهان به این نتیجه رسیدند که شرکت آذر سپید را، به روش نقشه برداری با پهپاد که نسبت به روش های زمینی از دقت بالایی برخوردار بوده و در کمترین زمان ممکن، با حداقل هزینه و جزئیات بیشتر انجام می شود، در مقیاس بزرگ به نقشه در آورند.

شرکت طرح گراد سپاهان، پروژه نقشه برداری شهری با پهپاد را در تاریخ 3 شهریور 1397 با به کارگیری 6 نفر کارشناسان مجرب و متخصص نقشه برداری با پهپاد تیم فنی طرح گراد، آغاز نمود. عملیات نقشه برداری شهری با پهپاد پروژه 30 هکتاری شرکت آذر سپید، به صورت حرفه ای در استان اصفهان، شهرستان شهرضا، دشت مهیار در مدت زمان 5 روز توسط تیم طرح گراد صورت پذیرفت.

در ابتدا برای شروع کار نقشه برداری با پهپاد، براساس کیفیت و مقیاسی که کارفرما از تیم طرح گراد سپاهان درخواست کرده بودند، پارامترهایی نظیر: مسیر پرواز، سرعت پرنده، ارتفاع پرواز، خطوط پرواز را تعیین و در نهایت،  تعداد خطوط پرواز، زمان پرواز، مکان شروع پرواز را جهت بهینه سازی نقشه برداری با پهپاد محاسبه کردیم.

پس از طراحی مسیر پرواز، نقاط کنترل زمینی را در منطقه مورد نظر به گونه ای طراحی کردیم که ابعاد و شکل مناسبی داشته باشند و همچنین تا انتهای مدت زمان پرواز، به جا مانده باشند.

در مراحل میدانی به محض اینکه شکلGCP  روی زمین ثابت شود، موقعیت دقیق این نقاط با یک روش دیفرانسیلی با دقت بالا از طریق GCP اندازه گیری می شود. سپس پهپاد (UAV) بر فراز نقاط کنترل زمینی پرواز نموده و از آن ها تصویر برداری به عمل می آورد.

در پروژه نقشه برداری با پهپاد شرکت آذر سپید، پس از اجرای مراحل میدانی با استفاده از نرم افزار فتواسکن تصاویر خروجی پردازش گردید، سپس با استفاده تصاویر موزائیکی مختصات هر یک از تصاویر  محاسبه شد.

برای تولید مدل سه بعدی و یا ارتوفتو در نقشه برداری با پهپاد نیاز به تصاویری است که روشنایی و رنگ در آن ها یکسان باشند، از این رو پس از اجرای مراحل میدانی نقشه برداری با پهپاد شرکت آذر سپید، تصاویر خروجی از دوربین پهپاد ویرایش، پالایش و بهینه شدند.

در مجموع پس از پایان این پروژه نقشه برداری شهری با پهپاد خدمات زیر به شرکت آذر سپید ارائه گردید:

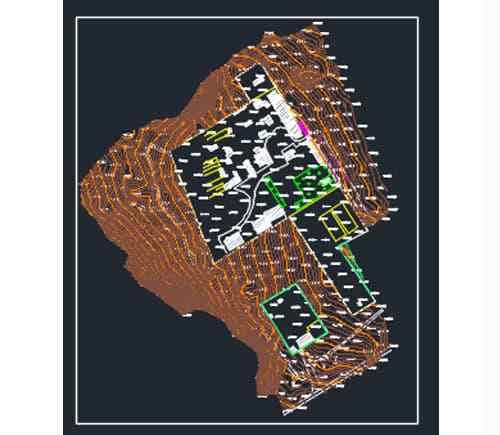

1- تهیه نقشه های توپوگرافی

2- تهیه نقشه کاداستری

3- محاسبه حجم عملیات خاکبرداری، دپومتری، تهیه مقاطع عرضی و تسطیح زمینی

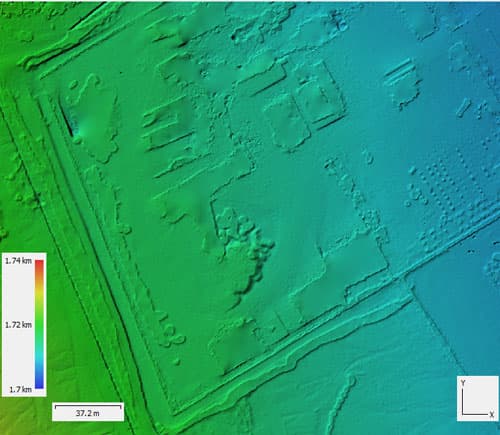

4- تولید مدل رقومی ارتفاعی

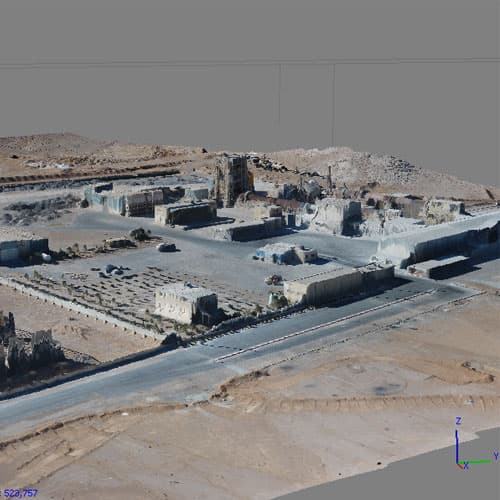

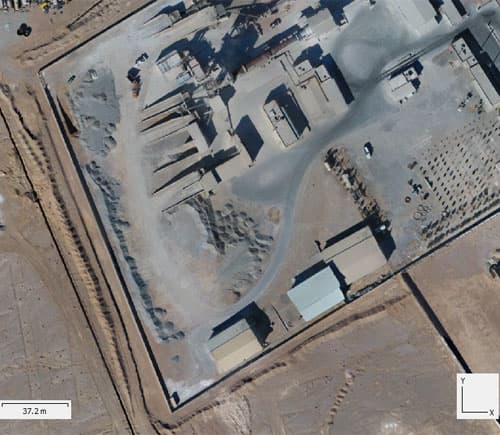

5- تولید ارتوفتو و مدل سه بعدی
