شهرداری شهرضا از شرکت طرح گراد سپاهان تقاضا داشتند که نقشه ای جهت اجرای طرح های جامع برای شهرضا تهیه گردد.کارفرما با همکاری و مشورت تیم حرفه ای طرح گراد در زمینه نقشه برداری شهری، با در نظر گرفتن اینکه پروژه های بزرگ زمان زیادی برای نقشه برداری زمینی می برند، در نتیجه مقرر گردید پروژه مذکور به روش نقشه برداری با پهپاد انجام گیرد.
از این رو تیم طرح گراد با 6 نفر از مهندسین متخصص نقشه برداری با پهپاد وارد عمل شدند، لذا نقشه برداری شهری با پهپاد در استان اصفهان شهرستان شهرضا انجام گردید.
اولین گام در هر پروژه نقشه برداری، GIS می باشد. برای اینکه موقعیت واقعی نقشه شهرضا از نظر جغرافیایی و مکانی روی جای واقعی قرار گیرد، باید با استفاده از عملیات ژئورفرنس یا زمین مرجع، تمامی محاسبات انجام گیرد.
پس از تعیین و مشخص کردن موقعیت نقشه، GSD یا فاصله بین دو مرکز پیکسل متوالی بر روی زمین اندازه گیری شد. سپس با استفاده از هواپیماهای بدون سرنشین یا پهپاد، برای این پروژه نقشه برداری شهری با پهپاد، تصاویری از منطقه مورد نظر تهیه گردید. بعد از انجام این عملیات، براساس کیفیت و مقیاسی که کارفرما از تیم طرح گراد درخواست کرده بودند، مسیر پرواز، ارتفاع پرواز و سرعت پرنده در نقشه برداری با پهپاد تعیین و سپس نقاط کنترل زمینی را به صورت استراتژیک در منطقه مورد نظر علامت گذاری کردیم.
برای اینکه امکان استخراج ارتفاعات از روی عکس ها وجود داشته باشد، عکس ها باید دارای پوشش طولی و عرضی مناسب بوده و از کیفیت مطلوبی برخوردار باشند. بنابراین در پروسه نقشه برداری شهری با پهپاد، دوربین را متناسب با نور محیط بر اساس حساسیت سنسور به نور، سرعت شاتر و میزان بازشدگی دیافراگم تنظیم کردیم، تا شروع پرواز و فرود به خوبی انجام گیرد.

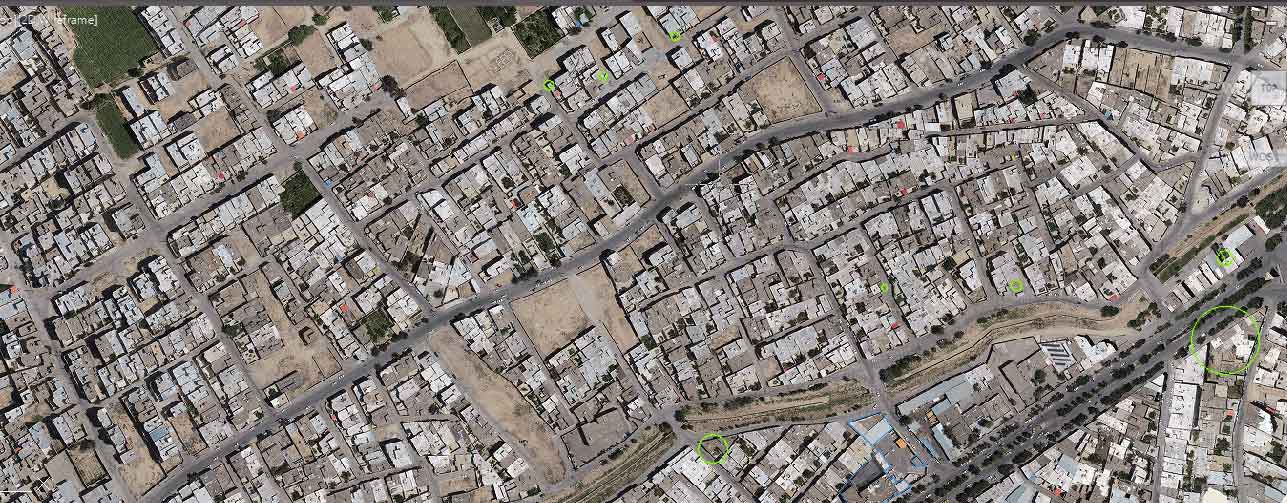

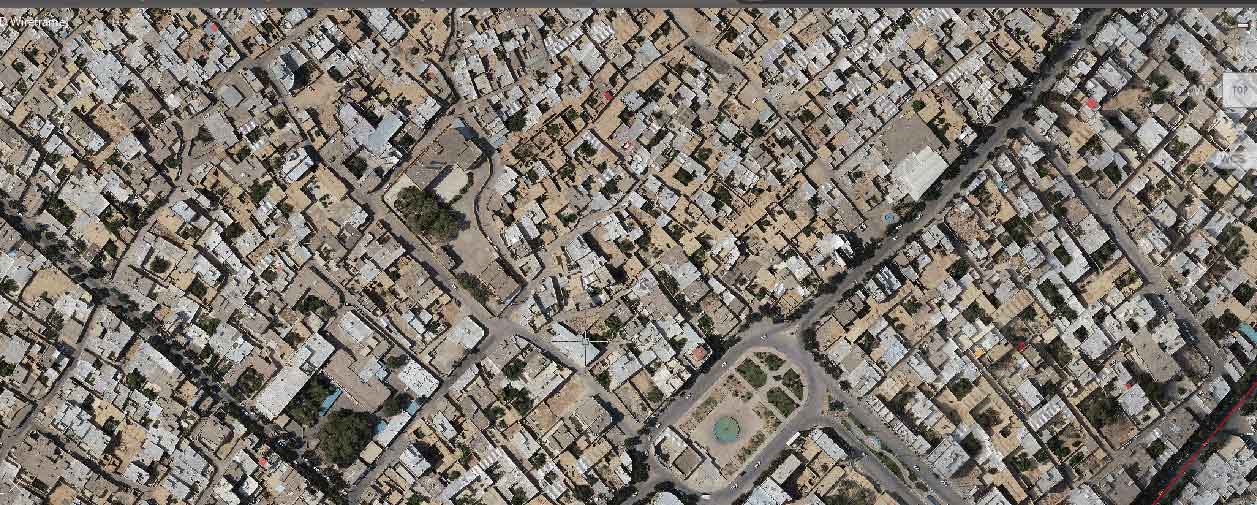

پس از انجام مراحل میدانی نقشه برداری با پهپاد، تصاویر خروجی برداشت شده را با استفاده از نرم افزار فتواسکن پردازش کردیم، سپس با استفاده از تصاویر موزائیکی مختصات هر یک از تصاویر را با استفاده از تعدادی نقطه کنترل محاسبه کردیم.

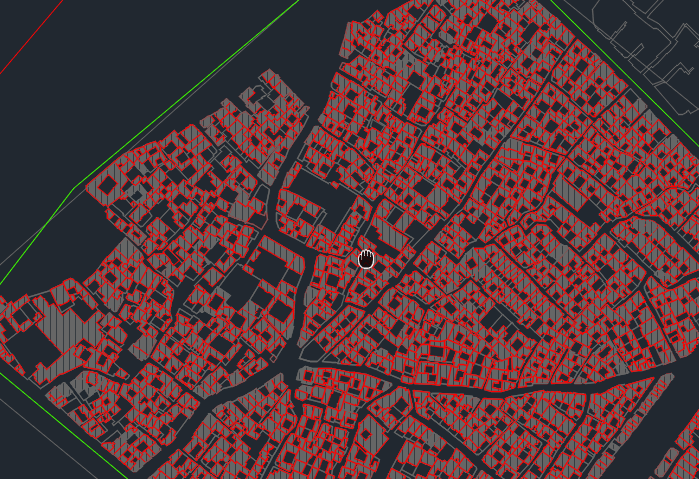

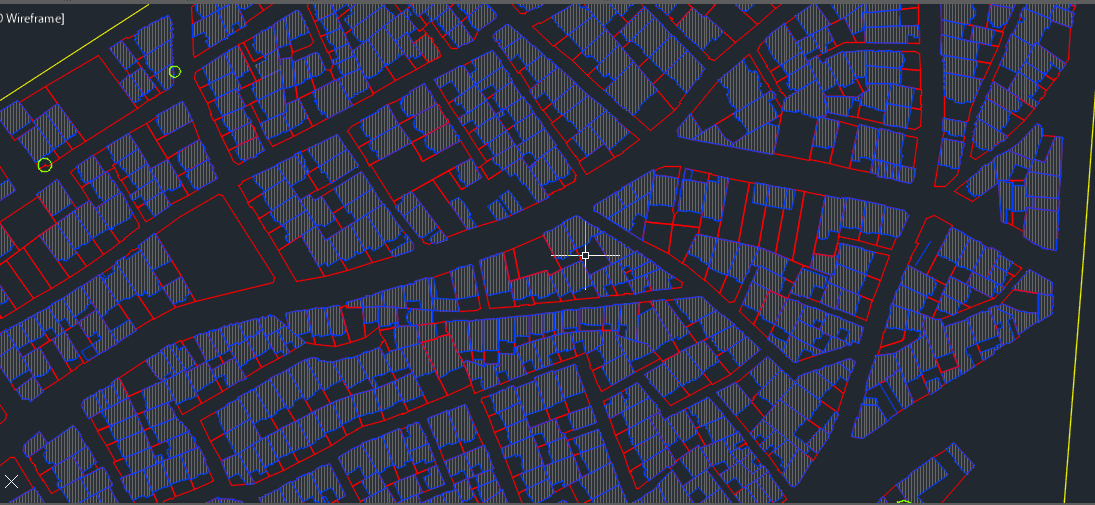

از خروجی های نرم افزاری پروژه نقشه برداری شهری با پهپاد شهرضا، که در این پروژه توسط تیم طرح گراد عملیاتی گردید، می توان به تهیه نقشه توپوگرافی با استفاده از ابر نقاط مراحل پردازش به وسیله نرم افزارهای نقشه برداری با پهپاد اشاره نمود.
1- برداشت شهرک جانبازان به مساحت 20 هکتار و کیلو متراژ خیابان ها 9 کیلومتر جهت طراحی خط پروژه برای دفع آبهای سطحی
2- برداشت دامنه کوه دامزاد به مساحت 200 هکتار جهت تهیه طرح پارک
3- برداشت بیش از چند مورد کوچه ها و خیابان ها جهت دفع آبهای سطحی آنها
4- برداشت ارمستان اسلام آباد و تهیه طرح و پیاده سازی آنها
5- برداشت خیابان اصلی اسلام آباد به متراژ 2 کیلومتر و تهیه پروفیل طولی و خط پروژه آن
6- برداشت بلوار خاوران و پیاده کردن امتداد جدول کشی ها
7- پیاده کردن دانشکده خوارزمی دختران شهرضا در سروستان
8- برداشت خیابان بهداشت اسلام آباد و تهیه پروفیل طولی و خط پروژه آن
9- برداشت جوی کنار پارک رو به روی شاهرضا و تهیه پروفیل طولی آن
10- برداشت بیش از چند قطعه زمین و تفکیک آنها
