اهداف پروژه : تهیه نقشه توپوگرافی، تصویر هوایی سه بعدی مسیر، نقشه وضع موجود مسیر، پروفیل طولی مسیر، محاسبه احجام خاک برداری، dem
تاریخ پروژه : 98/3/3
مدت پروژه : 1ماه
مساحت پروژه : 15کیلومتر
در راستای بهبود بخشیدن به خط انتقال گاز در شهر پل دختر شرکت گاز منطقه ای نیاز به یک سری اطلاعات داشت که با نقشه برداری با پهپاد از محدوده مورد نظر حاصل می شد.
تیم طرح گراد با یک گروه از بهترین مهندسان و کادر فنی خود برای اجرای پروژه نقشه برداری با پهپاد از مسیر مورد درخواست شرکت گاز منطقه ای وارد شهر پل دختر شد. ابتدا مختصات منطقه مورد نظر که باید عملیات نقشه برداری با پهپاد روی آن انجام می شد را بر روی Google Earth مشخص کردیم و رن های پرواز را با استفاده از نرم افزار Pix4d طراحی نمودیم.
سپس محدوده مورد نظر برای نقشه برداری با پهپاد را بر اساس مقیاسی مناسب شبکه بندی کردیم و در این شبکه بندی نقاطی حاصل و به صورت اشل(مربع‌های 60 *60 سانتی متر) رنگ آمیزی شد و یک مثبت وسط این مربع ها زدیم. مرکز این نقاط را با استفاده از GPS های مولتی فرکانس قرائت کردیم که به این کار مشخص کردن نقطه کنترل یا تعیین نقطه کنترل زمینی گفته می شود. بعد از اینکه نقاط کنترل زمینی و نقاط چک زمینی در منطقه زده شد، وارد مرحله پرواز شدیم.
به منظور انجام عملیات نقشه برداری با پهپاد، از نقطه START که بر اساس نرم افزار Pix4D مشخص شده بود پهپاد به پرواز در آمد و شروع به تصویر برداری از منطقه مورد نظر کرد. پس از اتمام تصویر برداری، عکس ها تجزیه و تحلیل شده و آنهایی که ایراد و یا مشکلی داشتند را حدف نمودیم و سپس تصاویر را وارد نرم افزار agisoft کردیم.
ابتدا ابر نقاط کم تراکم را زدیم و پس از اطمینان از صحیح بودن پوشش تصویربرداریمان شروع به زدن ابر نقاط پر تراکم کردیم و با توجه به اینکه حجم عکس های خروجی گرفته در نرم افزار agisoft خیلی سنگین و در حدود 10گیگ بود، با استفاده از نرم افزار Global Mapper حجم آن ها را پایین آوردیم.
عکس ها را در نرم افزار Civil فرا خوانی کرده و ترسیم هایمان را انجام دادیم که به این مرحله در فرایند نقشه برداری با پهپاد، مرحله کارتوگرافی گفته می شود که نیاز به نقشه کش های ماهر و متخصص های نقشه برداری دارد که روی تصاویر کار انجام بدهند.

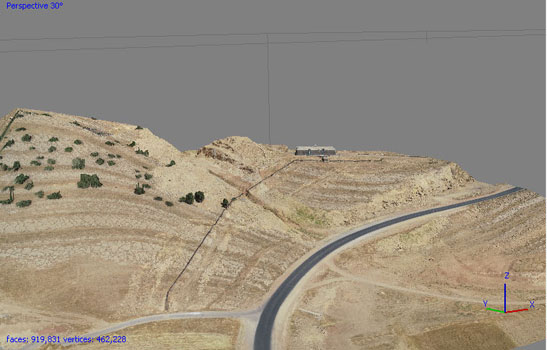

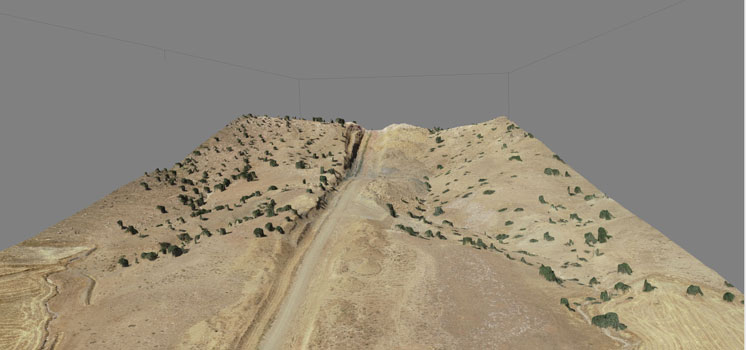

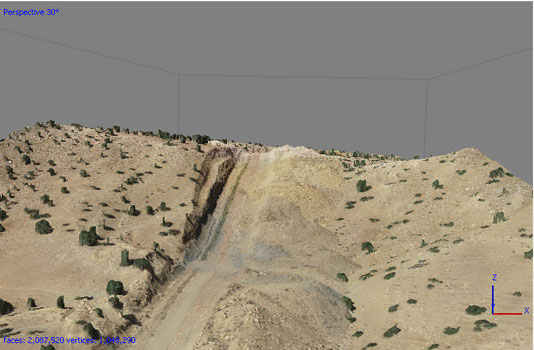

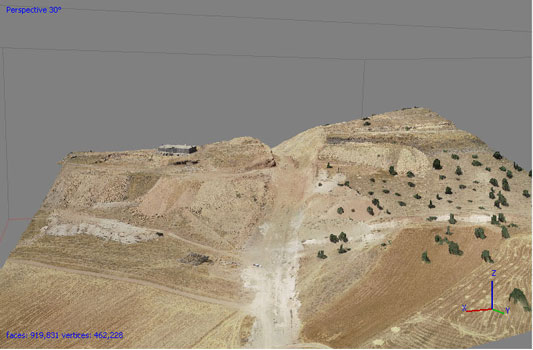

نقشه توپوگرافی، تصویر هوایی سه بعدی از مسیر، نقشه وضع موجود و پروفیل طولی مسیر، اطلاعاتی بودند که توسط تیم طرح گراد با استفاده از عملیات نقشه برداری با پهپاد حاصل شد و براساس آنها حجم عملیات خاک برداری و خاک ریزی محاسبه گردید.
خروجی های عملیات نقشه برداری با پهپاد، تحویل شرکت گاز منطقه شد و رضایت آنها باعث خرسندی تیم طرح گراد گردید.
