نقشه برداری با پهپاد،‌ تصفیه خانه فاضلاب جنوب اصفهان

جزئیات پروژه :

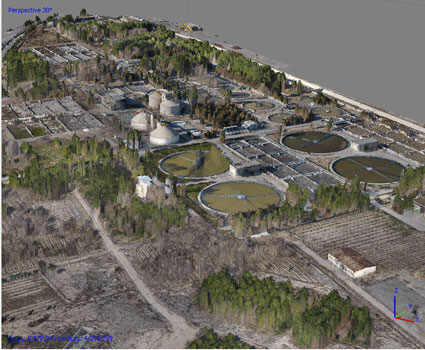

اهداف پروژه : تهیه نقشه ارتفاعی از سایت، تصویر هوایی، مدل سه بعدی تصیفه خانه، نقشه وضع موجود .

تاریخ پروژه : 1398/1/20

مدت پروژه : 1ماه

مساحت پروژه : 100هکتار

تعداد کارشناسان : 5 نفر

شرح پروژه نقشه برداری با پهپاد تصفیه خانه فاضلاب جنوب اصفهان

کارفرما از تیم طرح گراد سپاهان درخواست کردند که این پروژه در کمترین زمان و هزینه بسیار ایده آل و همچنین با دقت و سرعت بالا انجام پذیرد. در نتیجه با مشارکت تیم طرح گراد، تصمیم بر این شد که پروژه مذکور به روش نقشه برداری با پهپاد انجام گیرد.

از این رو، تیم طرح گراد سپاهان با 5 نفر از مجرب ترین و بهترین متخصصین نقشه برداری با پهپاد در تاریخ 20 فروردین 1398 شروع به کار کردند. این پروژه به مدت یک ماه به طول انجامید. عملیات نقشه برداری با پهپاد 100 هکتاری تصفیه خانه فاضلاب جنوب اصفهان، در استان اصفهان عملیاتی گردید.

در مراحل میدانی ابتدا با توجه به محدوده مورد نیاز و ارتفاع پرواز و لزوم پوشش های طولی و عرضی عکس ها، خطوط پرواز طراحی گردید، سپس مطابق با طرح خطوط پرواز، عکس برداری هوایی انجام شد.

در فرآیند نقشه برداری با پهپاد، قبل از پرواز باید پارامترهای مربوط به تصویربرداری هوایی نظیر، سرعت شاتر، ایزو، فوکوس و دریچه دیافراگم بر روی دوربین تنظیم شود. این کار باعث ایجاد تصاویر با کیفیت و روشنایی مناسب خواهد بود.

در نقشه برداری با پهپاد، تصفیه خانه فاضلاب جنوب اصفهان، به علت متریک نبودن دوربین تصویربرداری و اینکه پروژه باید از صحت و دقت بالایی برخوردار باشد، نقاطی را به عنوان نقاط کنترل زمین تعیین و مختصات دقیق آن را برداشت کردیم.

در اخرین مراحل میدانی، پس از راه اندازی پهپاد و کنترل های قبل از پرواز، عملیات پرواز برنامه ریزی و طراحی گردید و محدوده پرواز هم مشخص شد.

پس از انجام مراحل میدانی، عملیات نرم افزاری نقشه برداری با پهپاد انجام گردید. عملیات های نرم افزاری نظیر پردازش تصاویر خروجی از مرحله میدانی عملیات نقشه برداری با پهپاد، توسط نرم افزار فتواسکن انجام شد.

خروجی های نرم افزاری این پروژه نقشه برداری با پهپاد، تهیه نقشه با استفاده از تصاویر موزائیکی و محاسبه مختصات هر یک از تصاویر و همچنین تهیه نقشه توپوگرافی با استفاده از ابر نقاط مراحل پردازش به وسیله بروزترین و تخصصی ترین نرم افزارهای نقشه برداری با پهپاد صورت پذیرفت.

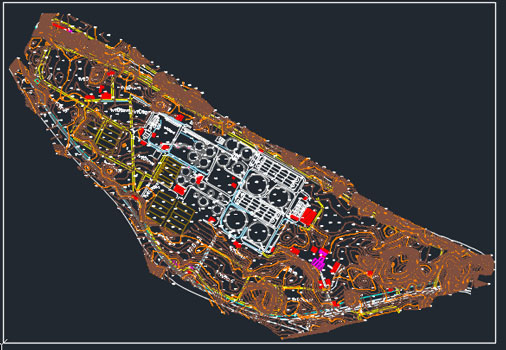

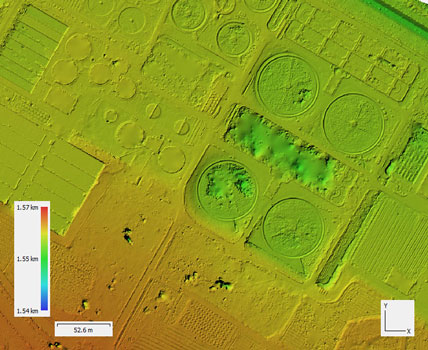

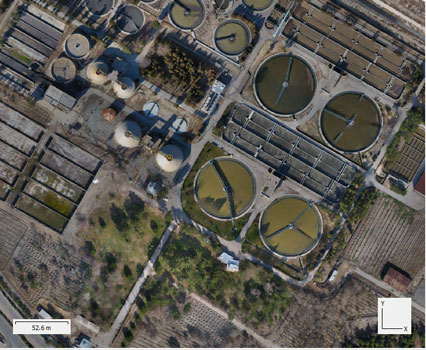

از جمله خروجی های پروژه نقشه برداری با پهپاد که توسط شرکت طرح گراد عملیاتی گردید می توان به تهیه نقشه توپوگرافی، ابر نقاط متراکم سه بعدی، ارتوفتو، DEM، DSM و خطوط منحنی میزان اشاره نمود.
