اهداف پروژه : تهیه نقشه توپوگرافی، تصویر هوایی، مدل سه بعدی معدن، نقشه وضع موجود معدن، محاسبه احجام تودهای معدنی
تاریخ پروژه : 1398/05/15
مدت پروژه : یک ماه
مساحت پروژه : 200هکتار
تعداد کارشناسان : 5 نفر
دکتر فیروزه ای در نظر داشتند تا عملیات نقشه برداری معدن خود را با توجه به معیارهایی چون: امنیت، داشتن اطلاعات بهتر از موجودی مخازن، بهره وری مناسب،سودآوری و بازگشت سرمایه (ROI) جهت بهینه سازی پروژه انجام دهند. بنابراین از شرکت طرح گراد سپاهان درخواست کردند که پروژه مذکور با دقت بالا و حداقل هزینه و در کمترین زمان ممکن انجام پذیرد.
در معدن ماسه و آسفالت دکتر فیروزه ای، به دلیل وسعت و خطرات احتمالی و همچنین ناهمواری اراضی معدن، نقشه برداری با پهپاد گزینه مناسبی برای نقشه برداری معدن دکتر فیروزه ای می باشد.
تیم طرح گراد سپاهان شامل 5 نفر از بهترین و کارآزموده ترین مهندسین نقشه برداری با پهپاد، از تاریخ 15 مرداد 1398 وارد عمل شدند. عملیات نقشه برداری با پهپاد معدن 300 هکتاری دکتر فیروزه ای، در استان مازندران، شهرستان مرزن آباد، معدن ماسه و آسفالت به مدت یک ماه به طول انجامید.
در پروژه نقشه برداری با پهپاد معدن مرزن آباد، بر اساس کیفیت و مقیاسی که کارفرما از شرکت طرح گراد درخواست کرده بودند، پارامترهای پروازی نظیر: ارتفاع پرواز، سرعت پرنده، خطوط پرواز و... را تعیین کردیم، سپس نقاط کنترل زمینی یا تارگت ها را به طور استرتژیک در معدن ایجاد شد و مختصات هر یک از نقاط را محاسبه کردیم، به گونه ای که این نقاط تا انتهای زمان پرواز بر جای بمانند و ابعاد و شکل مناسبی داشته باشند که در تصاویر به خوبی دیده شوند.

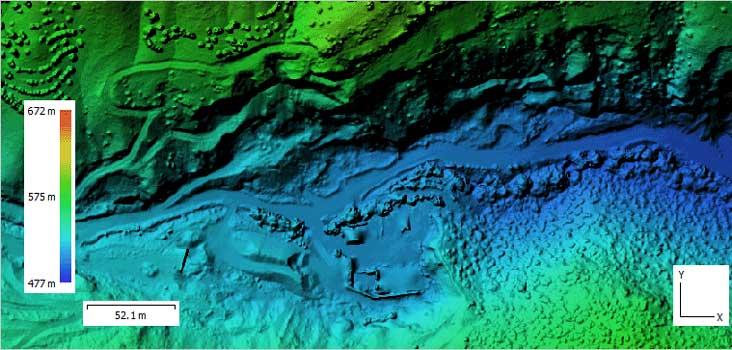

با استفاده از پهپاد یا پرنده بدون سرنشین، عملیات عکس برداری از معدن شروع و مختصات دقیق جغرافیایی هر عکس ثبت می شود. تصاویر اخذ شده پس از کنترل کیفیت، آماده پردازش و تصحیح برای تولید انواع محصولات رقومی مانند: DSM، تصاویر موزائیکی و تولید مدل های سه بعدی می باشد. پس از اجرای مراحل میدانی نقشه برداری با پهپاد، تهیه نقشه از معادن و محاسبه حجم دپوها، خاکریزها،گودال ها و خاکبرداری ها با استفاده از نقشه برداری با پهپاد انجام گرفت.

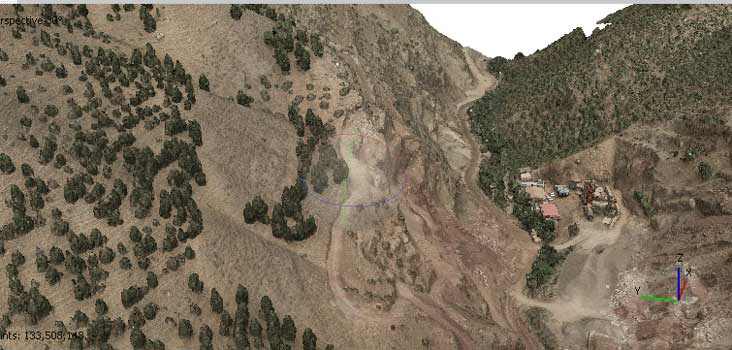

تهیه نقشه سه بعدی از معدن که می بایست صرفا از طریق ترسیم رقومی عوارض در محیط سه بعدی در نرم افزارهای متداول و بر اساس دستورالعمل های موجود شامل تبدیل عوارض مسطحاتی به صورت سه بعدی در نقشه برداری با پهپاد انجام گیرد.
تبدیل خطوط تراز و نقاط ارتفاعی که می تواند علاوه بر روش ترسیم در محیط سه بعدی، با استفاده از داده های لیزر اسکنر هوایی، ابر نقاط و یا مدل رقومی تولید شده از تصاویر توسط نرم افزار انجام گرفته و در محیط سه بعدی کنترل گردد.

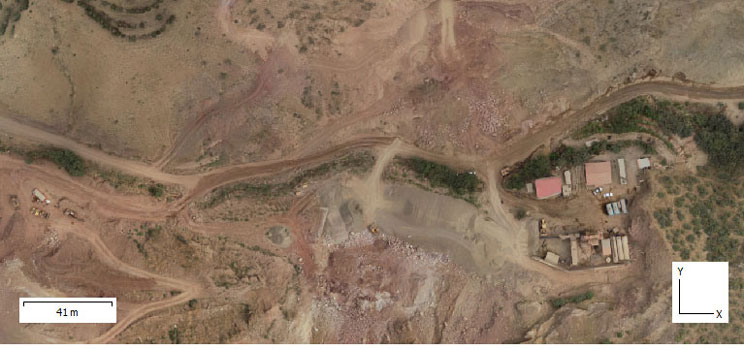

از دیگر خروجی های نرم افزاری پروژه نقشه برداری معدن با پهپاد، تهیه نقشه با استفاده از تصاویر موزائیکی و همچنین تهیه نقشه توپوگرافی می باشد.
