نقشه برداری معدن با پهپاد، معدن مهندس امیری (2000 هکتار)

جزئیات پروژه :

• تهیه نقشه توپوگرافی، تصویر هوایی،dem، مدل سه بعدی معدن، نقشه وضع موجود معدن

• تاریخ پروژه : 1397/09/05

• مدت پروژه : یک ماه

• مساحت پروژه : 1000هکتار

• تعداد کارشناسان : 6 نفر

شرح پروژه نقشه برداری با پهپاد معدن مهندس امیری

آقای مهندس امیری کارفرمای پروژه نقشه برداری معدن با پهپاد شهرستان بهاباد استان یزد، با هدف برنامه ریزی، کنترل و همچنین انجام بهینه و امن کارهای معدنی،‌ تصمیم به نقشه برداری معدن گرفتند. با توجه به اینکه از پهپادها این هواپیماهای کوچک بدون سرنشین می توان در اکتشاف ذخایر معدنی و نقشه برداری از مکان های ذخایر معدنی و همچنین برای محاسبه موجودی و نظارت بر انبارها، با استفاده از سنسورهای مربوطه و ابزارهای داده استفاده کرد، برای نقشه برداری معدن آقای امیری،‌ نقشه برداری معدن با پهپاد در نظر گرفته شد.

در تاریخ 5 آذر سال 97 یک تیم 6 نفره از بهترین متخصصان شرکت طرح گراد، کار نقشه برداری معدن آقای امیری به مساحت 2000 هکتار در شهرستان بهاباد را به منظور تهیه نقشه توپوگرافی، تصویر هوایی،dem ، مدل سه بعدی معدن و نقشه وضع موجود معدن، شروع کردند. به دلیل استفاده از پهپاد در این پروژه، ‌نقشه برداری معدن در یک ماه انجام شد.

شرح عملیات میدانی و پردازش تصاویر در پروژه نقشه برداری معدن آقای مهندس امیری

مراحل پروژه نقشه برداری با پهپاد که توسط تیم متخصص و مجرب طرح گراد انجام شد، به شرح زیر می باشد:

1- در ابتدای کار عملیات میدانی تیم طرح گراد در منطقه مورد نظر نقاط کنترل زمینی را طراحی و سپس آنها را ایجاد کردند.

2- مرحله دوم عملیات میدانی، طراحی مسیر پرواز است. طراحی مسیر پرواز برای نقشه برداری معدن با پهپاد بر اساس مقیاس و رزولوشنی که آقای امیری به عنوان کارفرما قبول کردند،‌ انجام شد.

3- در مرحله بعد پهپاد برای عکسبرداری به پرواز درآورده شد، که در این مرحله 85 درصد منطقه مدنظر پوشش داده شد.

4- بعد از پایان مراحل عملیات میدانی در نقشه برداری با پهپاد باید تصاویر به دست آمده برای تهیه نقشه پردازش شود. به این منظور تصاویر خروجی با استفاده از نرم افزار فتواسکن پردازش می شود. این نرم افزار یکی از معروف ترین نرم افزارهای سه بعدی سازی تصاویر پهپادی است که تولید مدل های سه بعدی در نقشه برداری با پهپاد را با پردازش های مبتنی بر علم فتوگرامتری و طبق الگوریتم های قدرتمند بر روی تصاویر انجام می دهد.

5- بعد از پردازش تصاویر با نرم افزار ذکر شده،‌ نقشه با استفاده از موزاییک تصاویر تهیه شد.

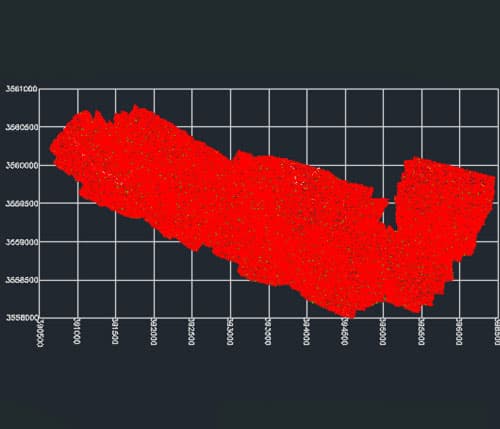

6- در مرحله بعد از ابر نقاط مرحله پردازش برای تهیه نقشه توپوگرافی استفاده شد.

7- در این مرحله از نقشه برداری معدن با پهپاد با استفاده از نرم افزار مخصوص (نرم افزار جی ای اس) ژئو دیتا بیس ایجاد شد.

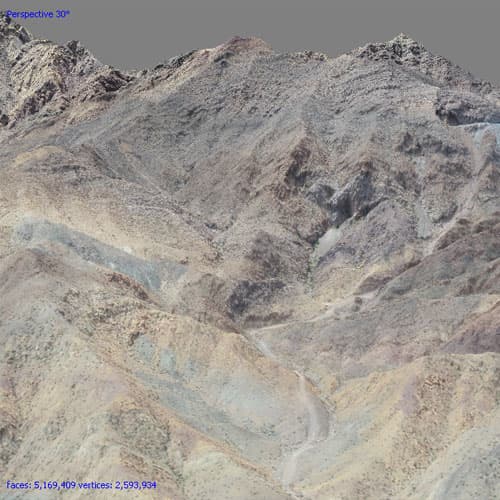

8- در نهایت مدل سه بعدی از منطقه موردنظر در نقشه برداری معدن تهیه شد.
