در این پروژه از پهپاد فانتوم 4 به منظور نقشه برداری معدن استفاده شد.
تهیه نقشه توپوگرافی، تصویر هوایی، dem، مدل سه بعدی معدن، نقشه وضع موجود معدن
تاریخ پروژه: 1397/10/05
مدت پروژه: یک ماه
مساحت پروژه: 650 هکتار
تعداد کارشناسان: 6 نفر
در پروژه نقشه برداری معدن با پهپاد مهندس حسینی، کارفرما برای مراحل اولیه کار به یک کاوش اولیه نیاز داشت. با توجه به اینکه معادن در مناطق دور افتاده هستند و از معدن ایشان نقشه های دقیقی در دسترس نبود، نیاز به نقشه برداری هوایی از اراضی معدن بود.
در گذشته برای این کاوش از روش های فتوگرامتری با هواپیما استفاده می شد، که هزینه بسیار بالایی داشت. اما امروزه شرکت طرح گراد با استفاده از هواپیمای بدون سرنشین، نقشه برداری مورد نظر کارفرما را در زمان بسیار کمتر و همچنین هزینه ای کمتر انجام می دهد. در نقشه برداری معدن با پهپاد به دلیل استفاده از جی پی اس، سنسورهای کوچک و بردهای رایانه ای هزینه عملیات بدون افت کیفیت تصاویر بسیار پایین می آید.
پروژه نقشه برداری معدن با پهپاد مهندس حسینی که در منطقه سه راه پرک شهر بافق استان یزد قرار دارد، توسط یک تیم 6 نفره از کارشناسان و متخصصان شرکت طرح گراد انجام شد. نقشه برداری با پهپاد در تاریخ پنجم دی ماه سال 97 آغاز شد و یک ماه به طول انجامید. برای نقشه برداری با پهپاد اراضی معدن به مساحت 650 هکتار تیم متخصص طرح گراد از پهپاد فانتوم 4 استفاده کردند.
در این پروژه نقشه برداری با پهپاد، عملیات نقشه برداری معدن در دو مرحله عملیات میدانی و پردازش تصاویر انجام شد. به این صورت که ابتدا در عملیات میدانی نقشه برداری معدن با پهپاد، تیم مجرب طرح گراد، نقاط کنترل زمینی را برای منطقه مورد نظر طراحی کرده و سپس آنها را در منطقه ایجاد کردند.
در ادامه عملیات میدانی نقشه برداری با پهپاد، طبق رزولوشن و مقیاسی که مورد قبول کارفرما (مهندس حسینی) بود، مسیر پرواز پهپاد توسط کارشناسان طرح گراد طراحی گردید. تیم طرح گراد بعد از طراحی مسیر پرواز پهپاد، پهپاد را برای عکس برداری از مناطق مورد نظر با پوشش هشتاد و پنج درصدی به پرواز درآوردند.
در این مرحله از نقشه برداری معدن با پهپاد، حاصل کار عملیات میدانی نقشه برداری، تصاویری بود که نیاز به پردازش با نرم افزارها و روش های مخصوص داشت تا کارشناسان بتوانند نقشه های مورد نظرشان را تهیه کنند.
در نتیجه بعد از پایان عملیات میدانی نقشه برداری معدن با پهپاد، عملیات پردازش تصاویر آغاز گردید. به این منظور از نرم افزار فتو اسکن برای پردازش تصاویر خروجی استفاده شد. این نرم افزار می تواند ابرنقاط منطقه ای که از آن تصویر برداری صورت گرفته را به ما بدهد.

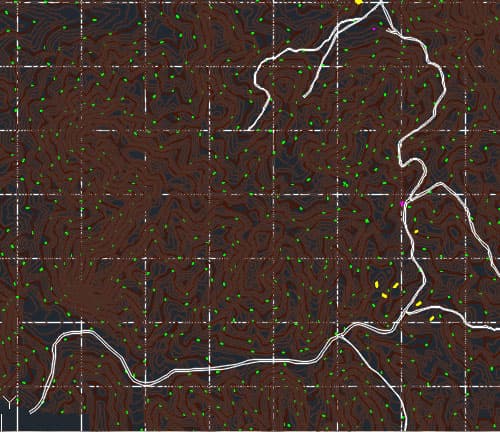

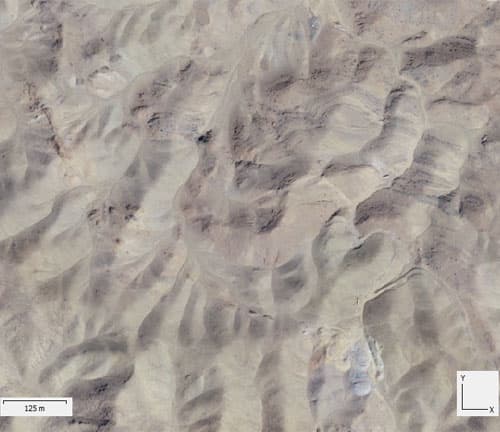

بعد از پردازش تصاویر، برای تهیه نقشه های مورد نظر از روش موزاییک تصاویر استفاده شد. همچنین با استفاده از ابر نقاطی که در مرحله پردازش تصاویر با فتواسکن مشخص شده بودند، تیم طرح گراد نقشه های توپوگرافی را تهیه کرد.

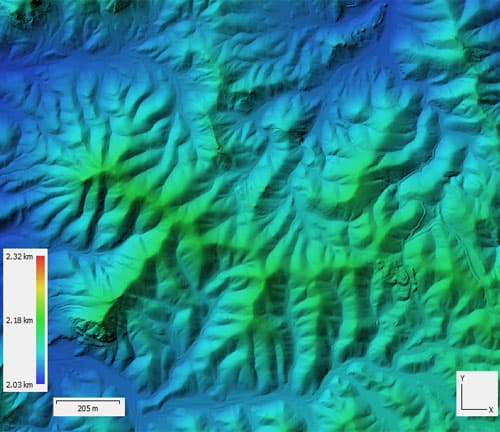

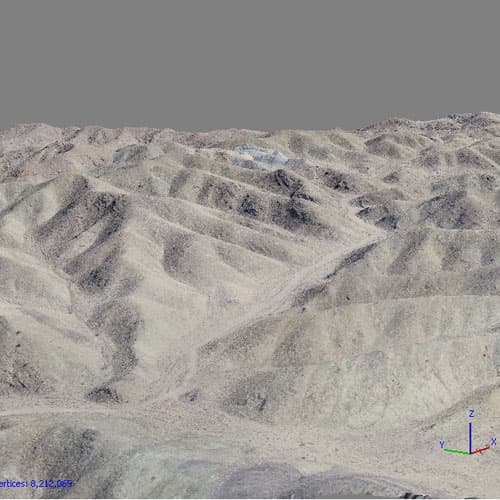

برای ایجاد ژئودیتابیس در نقشه برداری معدن با پهپاد، از نرم افزار جی ای اس استفاده شد. در نهایت نقشه هایی که کارفرما در این پروژه نقشه برداری با پهپاد نیاز داشت که شامل نقشه های سه بعدی، فتوگرامتری، DEM و تصاویر هوایی بود توسط کارشناسان طرح گراد تهیه گردید.
